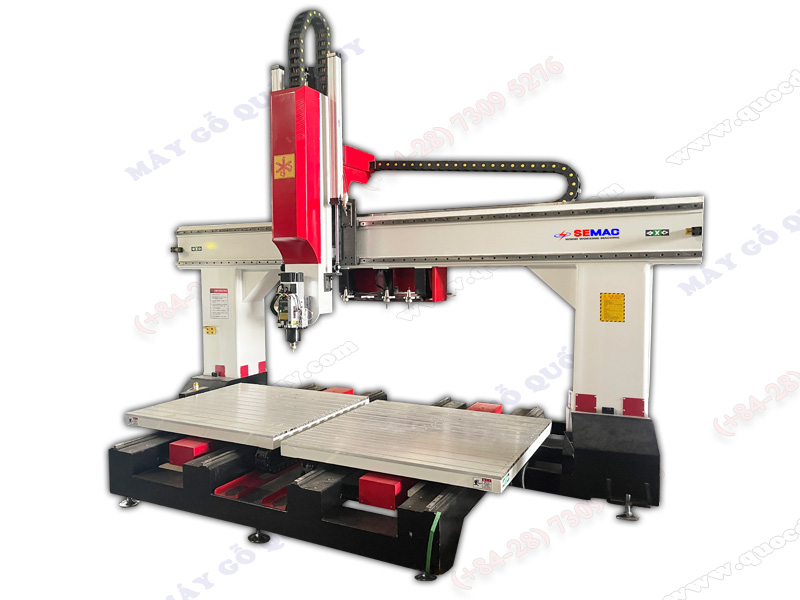

MÁY 4D CẮT VÁN ÉP
MÁY 4D CẮT VÁN ÉP HW 4AXIS ATC1 độ chính xác cao - tốc độ gia công nhanh - có khả năng gia công hầu hết các mẫu mã sản phẩm đặc biệt
- :HW 4AXIS ATC1
- :Semac - Quốc Duy
- :12 tháng
- :Call
- :
 |  |
MÁY 4D CẮT VÁN ÉP
MODEL: HW 4AXIS ATC1
| Tính năng nổi bật | |
|

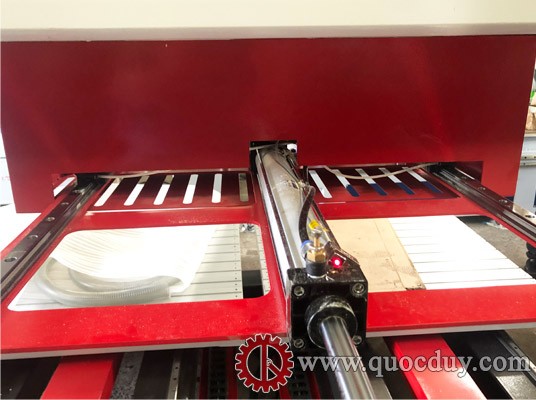

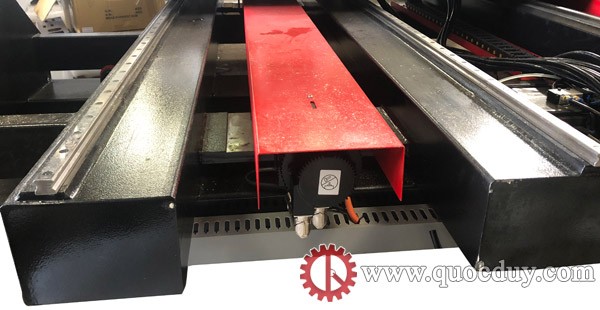

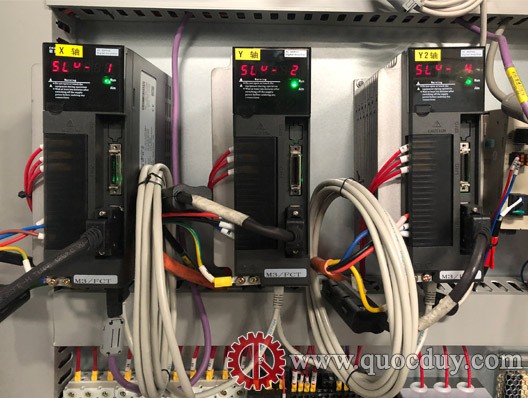

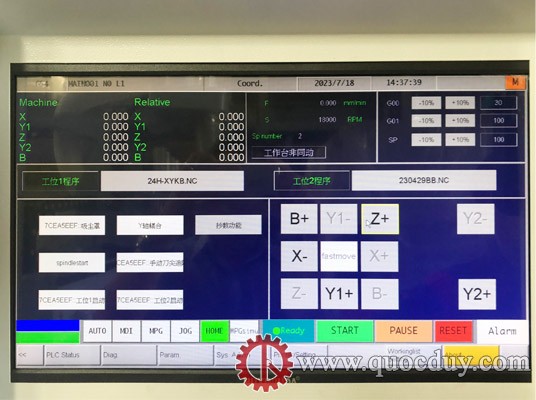

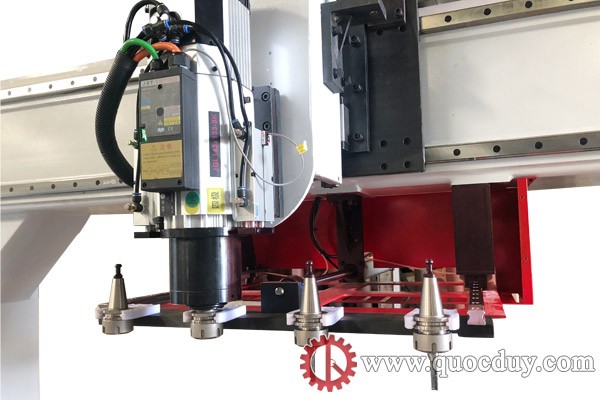

Hệ thống điều khiển : Syntec – Đài Loan. Trục chính JST: 9 Kw, khay thao dao thẳng: 4 dao. Phương thức truyền động: Trục X: servo drive + bộ giảm tốc. Trục Y : servo drive + trục vít me – Đài Loan. rục Z : servo drive + bộ giảm tốc. Phương thức chuyển động: Rây dẫn hướng tuyến tính – Đài Loan Jintai. Trục X: rây dẫn hướng tuyến tính Jintai - HJ35. Trục Y: rây dẫn hướng tuyễn tính Jintai - HJ25. Trục Z: rây dẫn hướng tuyến tính Jintai - HJ 25.
|
|
| Thông số kỹ thuật | |

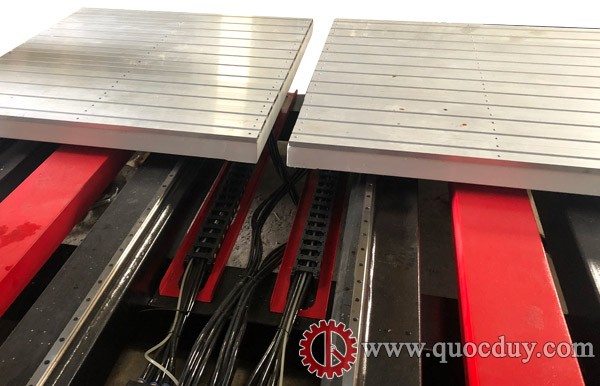

| Kích thước bàn hút chân không | : 1200 x 1200 mm x 2 |
| Hành trình trục X | : 3000 mm |
| Hành trình trục Y | : 1200 mm |
| Hành trình trục Z | : 750 mm |
| Cốc hút chân không | : 10 cái N-150, 6 cái N-100 |
| Tốc độ chuyển động trục X nhanh nhất | : 40 m/phút |
| Tốc độ chuyển động trục Y nhanh nhất | : 40 m/phút |
| Tốc độ chuyển động trục Z nhanh nhất | : 40 m/phút |
| Motor servo trục X | : 1.3 Kw |
| Motor servo trục Y | : 1.3 Kw |
| Motor servo trục Z | : 1.3 Kw |
| Motor servo trục A | : 0.75 Kw |
| Biến tần Fuling | : 11.0 Kw |
| Tổng công suất lắp đặt | : ~ 22 Kw |
| Điện áp | : 380V, 3P, 50HZ |
| Kích thước máy | : 4000 x 2350 x 3800 mm |
| Trọng lượng | : 4000 kg |
