Kết cấu máy |
|

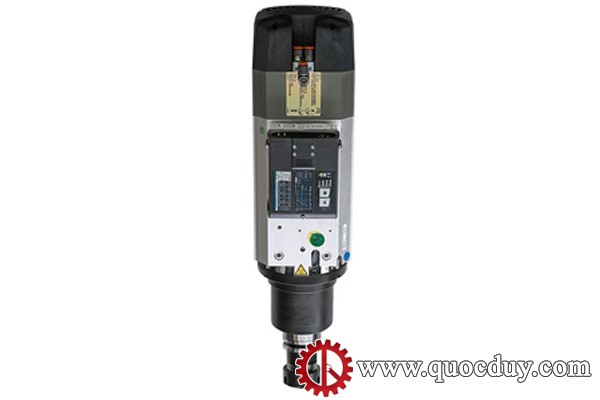

Trục xoay tần số cao HSD 9.6KW, tốc độ tối đa có thể đạt 24.000 vòng / phút.
Trục được nhập khẩu từ Ý.
Trục xoay phù hợp với giá đỡ công cụ tiêu chuẩn ISO 30.
Trục chính được làm mát bằng không khí.
Tự động làm làm sạch chân công cụ khi thay đổi công cụ |

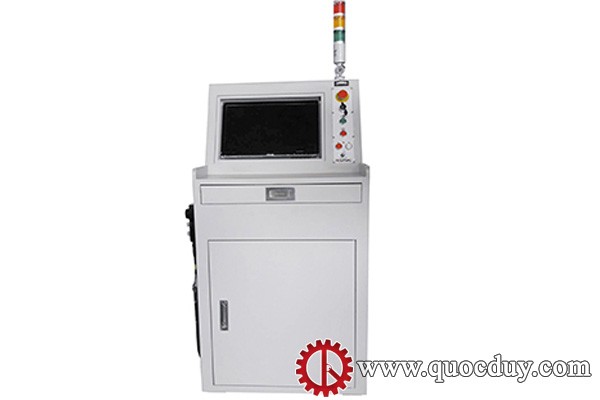

Máy được trang bị điều khiển cnc dựa trên PC với các chức năng mạnh mẽ.
Hệ thống windows
Cho phép truyền dự liệu qua USB và internet
Giao diện tiếng Trung / tiếng Anh.
Tốc độ - độ chính xác cao.
Sử dụng bàn phím, chuột và màn hình PC
|
|
|

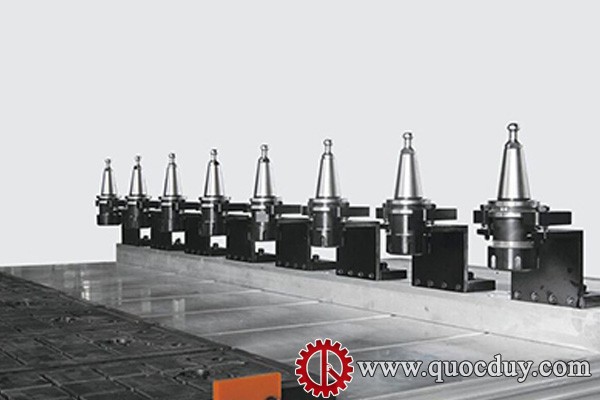

Khay chứa dao có 8 hoặc 10 vị trí để.
Thay đổi công cụ loại Armless.
Tích hợp chân đế ISO 30.
|

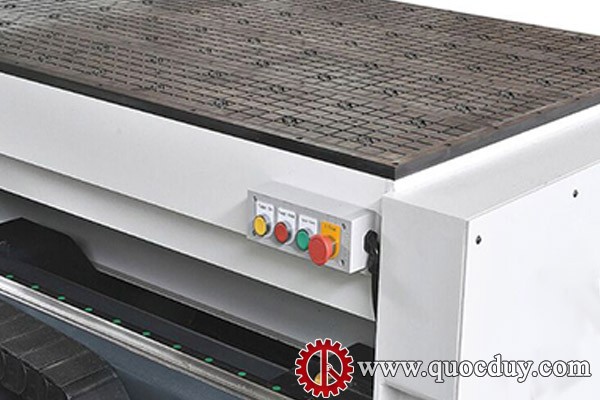

Đầu ra của máy được trang bị hộp công tắc phụ, giúp người vận hành thuận tiện vận hành máy ở đầu ra ngoài mà không cần hộp vận hành chính.
4 công tắc phụ bao gồm: công tắc chân không, công tắc khởi động chu kỳ, công tắc giữ phôi và công tắc dừng khẩn cấp .
|
|
|

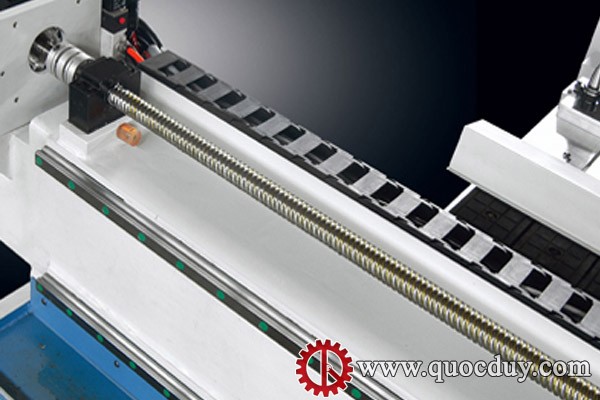

Động cơ servo truyền động trực tiếp
Động cơ servo được điều khiển trực tiếp bởi khớp nối và vít me mà không bị phản ứng ngược.
|
Thông số kỹ thuật |
Khả năng làm việc:
|
Kích thước phôi lớn nhất
|
: 1200 x 2400 mm
|
Hành trình :
|
Hành trình trục X
|
: 1720 mm
|
Hành trình trục Y
|
: 2870 mm
|
Hành trình trục Z
|
: 280 mm
|
Khoảng cách từ mũi trục chính tới bàn
|
: 620 mm
|
Khoảng cách từ trục trung tâm đến cột
|
: 1387 mm
|
Bàn làm việc :
|
Kích thước bàn làm việc
|
: 1200 x 2400 mm
|
Tốc độ :
|
Tốc độ cắt
|
: 8 M/phút
|
Tốc độ di chuyển của trục X
|
: 40 M/phút
|
Tốc độ di chuyển của trục Y
|
: 40 M/phút
|
Tốc độ di chuyển của trục Z
|
: 10 M/phút
|
Trục chính:
|
Kích thước gia công trục 1
|
: 1220 x 2440 mm
|
Kích thước gia công trục
|
: 610 x 2440 mm
|
Tốc độ trục chính
|
: 1000~24000 vòng/phút
|
Đường kính trục chính
|
: ISO 30
|
ATC :
|
Trục dao
|
: ER 32
|
Số dao
|
: 8 cái
|
Kệ để dao
|
: 8 cái
|
Bộ thu dao
|
: 8 cái
|
Dao cắt :
|
Kích thước mũi router
|
: 1-100 mm
|
Kích thước collect
|
: 1-20 mm
|
Động cơ
|
Động cơ trục chính (Xuất xứ Ý)
|
: 9.6 KW x2
|
Động cơ trục X
|
: 1.5 KW
|
Động cơ trục Y
|
: 2 KW
|
Động cơ trục Z
|
: 1.5 KW
|
Động cơ hút chân không
|
: 7.5 HP
|
Thông tin khác:
|
Khí nén cung cấp
|
: 6 kgf/cm²
|
Kích thước máy (LxWxH)
|
: 2250x4230x2160 mm
|
Trọng lượng máy
|
: 5500 kg
|
Trọng lượng đóng gói
|
: 6000 Kg
|
