Kết cấu máy |
|

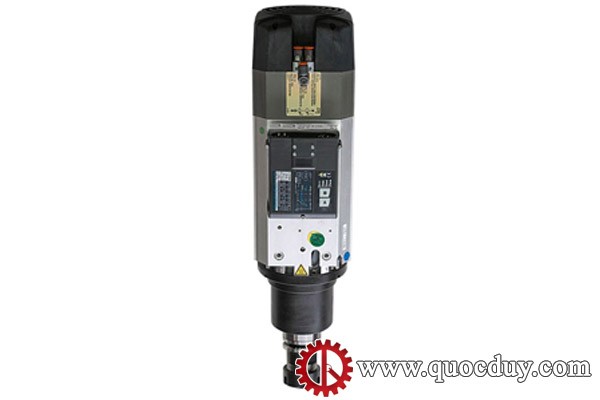

Trục xoay tần số cao HSD 9.6KW, tốc độ tối đa có thể đạt 24.000 vòng / phút.
Trục được nhập khẩu từ Ý.
Trục xoay phù hợp với giá đỡ công cụ tiêu chuẩn ISO 30.
Trục chính được làm mát bằng không khí.
Tự động làm làm sạch chân công cụ khi thay đổi công cụ.
|

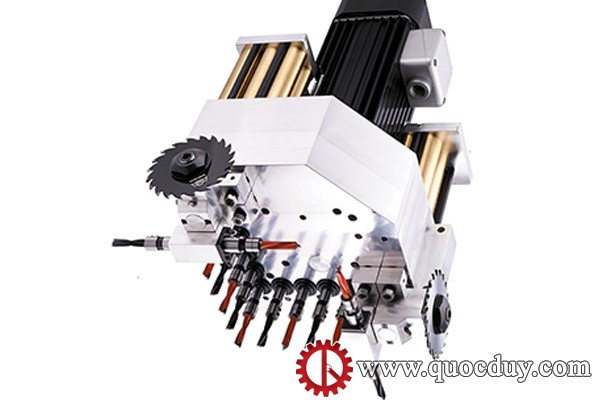

Số trục khoan dọc: 9 cái (5 cái trên trục X, 4 cái trên trục Y)
Số trục khoan ngang : 4 cái (2 cái trên trục X, 2 cái trên trục Y)
Lưỡi cưa tối đa Ø120mm : 2 cái (1 cái trên trục X, 1 cái trên trục Y) |
|
|

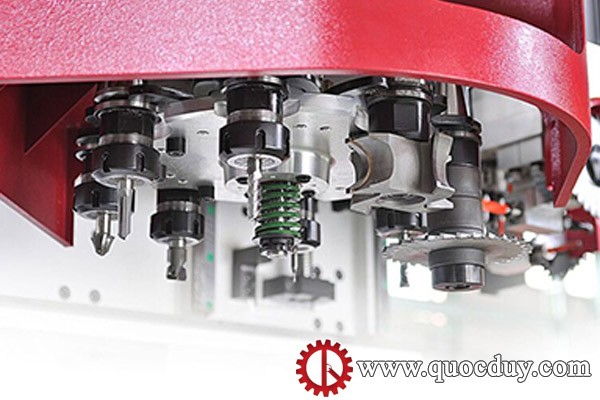

Khay đựng dao : 8 cái
Với việc sử dụng lò xo được sản xuất tại Nhật Bản.
Hộp công cụ được chế tạo từ hợp kim nhôm.
|

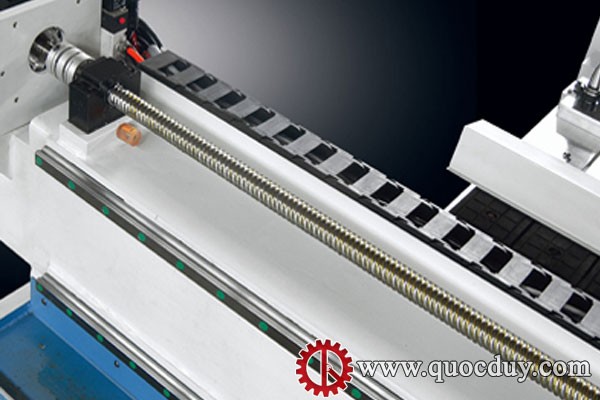

Động cơ servo truyền động trực tiếp
Động cơ servo được điều khiển trực tiếp bởi khớp nối và vít me mà không bị phản ứng ngược. |
|
|

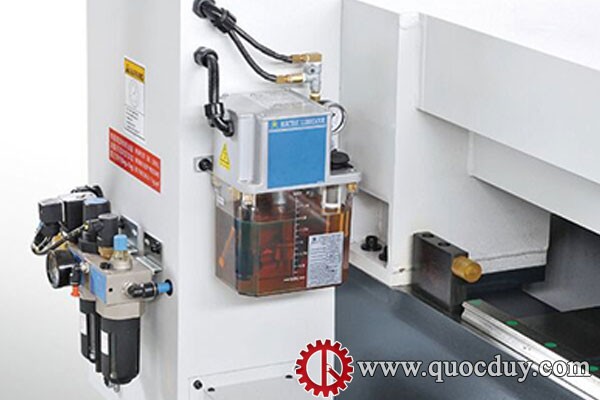

Dầu bôi trơn tự động cung cấp dầu bôi trơn cho tất cả các ống trượt và vít cấp liệu, để đảm bảo chuyển động trơn tru của hành trình ba trục.
|
Thông số kỹ thuật |
Khả năng làm việc:
|
Kích thước phôi lớn nhất
|
: 1200 x 2400 mm
|
Hành trình :
|
Hành trình trục X
|
: 1720 mm
|
Hành trình trục Y
|
: 2870 mm
|
Hành trình trục Z
|
: 280 mm
|
Khoảng cách từ mũi trục chính tới bàn
|
: 620 mm
|
Khoảng cách từ trục trung tâm đến cột
|
: 1387 mm
|
Bàn làm việc :
|
Kích thước bàn làm việc
|
: 1200 x 2400 mm
|
Tốc độ :
|
Tốc độ cắt
|
: 8 M/phút
|
Tốc độ di chuyển của trục X
|
: 40 M/phút
|
Tốc độ di chuyển của trục Y
|
: 40 M/phút
|
Tốc độ di chuyển của trục Z
|
: 10 M/phút
|
Trục chính:
|
Kích thước gia công trục 1
|
: 1220 x 2440 mm
|
Kích thước gia công trục
|
: 610 x 2440 mm
|
Tốc độ trục chính
|
: 1000~24000 vòng/phút
|
Đường kính trục chính
|
: ISO 30
|
ATC :
|
Trục dao
|
: ER 32
|
Số dao
|
: 8 cái
|
Kệ để dao
|
: 8 cái
|
Bộ thu dao
|
: 8 cái
|
Cụm khoan :
|
Công suất
|
: 2.5 HP
|
Số trục khoan dọc
|
: 9 cái
(5 cái trên trục X, 4 cái trên trục Y)
|
Số trục khoan ngang
|
: 4 cái
(2 cái trên trục X, 2 cái trên trục Y)
|
Lưỡi cưa tối đa Ø120mm
|
: 2 cái
(1 cái trên trục X, 1 cái trên trục Y)
|
Dao cắt :
|
Kích thước mũi router
|
: 1-100 mm
|
Kích thước collect
|
: 1-20 mm
|
Động cơ
|
Động cơ trục chính (Xuất xứ Ý)
|
: 9.6 KW x2
|
Động cơ trục X
|
: 1.5 KW
|
Động cơ trục Y
|
: 2 KW
|
Động cơ trục Z
|
: 1.5 KW
|
Động cơ hút chân không
|
: 7.5 HP
|
Thông tin khác:
|
Khí nén cung cấp
|
: 6 kgf/cm²
|
Kích thước máy (LxWxH)
|
: 2250x4230x2160 mm
|
Trọng lượng máy
|
: 5500 kg
|
Trọng lượng đóng gói
|
: 6000 Kg
|
