Review chi tiết máy khoan đố xéo 4 đầu tự động nâng cao năng suất

Review chi tiết máy khoan đố xéo 4 đầu tự động nâng cao năng suất

Review chi tiết máy khoan đố xéo 4 đầu tự động nâng cao năng suất,  4 đầu khoan xéo hiệu quả, màn hình điều khiển là màn hình chạm, xác định vị trí khoan chính xác,...



Review chi tiết máy khoan đố xéo 4 đầu tự động nâng cao năng suất.

Dòng máy không thể bỏ qua đối với các đơn vị sản xuất nội thất từ gỗ tự nhiên. Gia công các dạng niêng ghế, niềng, niêng tủ hiệu quả, tạo các dạng liên kết giữa thanh ngang và đố dọc.

Để giao công được 1 sản phẩm khoan xéo cả 2 đầu phôi chính xác. Theo phương pháp gia công truyền thống, người thợ cần làm rất nhiều bước khác nhau. Đầu tiên là tạo kích thước phôi chuẩn đồng nhất, sau đó sẽ sử dụng máy khoan tay để khoan tạo các lỗ xéo ở 2 đầu thanh gỗ.

Để tạo được 1 sản phẩm hoàn thiện phải mất nhiều thời gian canh chỉ - gia công bằng phương pháp thủ công sản phẩm tạo ra luôn không đồng nhất – mang lại hiệu quả không cao.

Nắm bắt được nhu cầu và tình hình sản xuất thực tế tại các xưởng khách hàng. Quốc Duy đã mang đến dòng máy khoan hiệu quả - giá thành hợp lý – và đáp ứng đầy đủ các tiêu chí sản xuất hiệu quả.

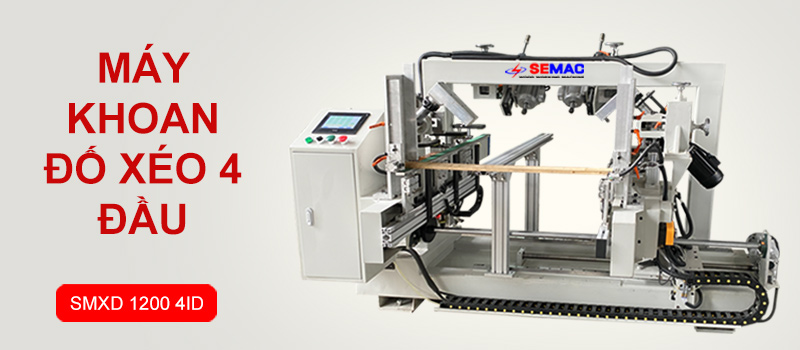

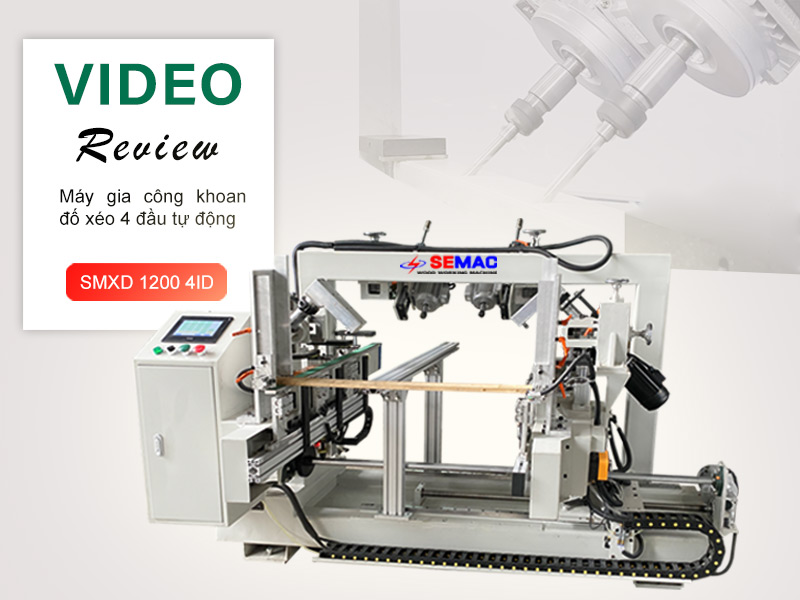

Máy gia công khoan đố xéo 4 đầu tự động SMXD 1200-4ID

Máy khoan đố xéo 4 đầu tự động | Quốc Duy

A. Cấu tạo – chi tiết máy khoan đố xéo 4 đầu

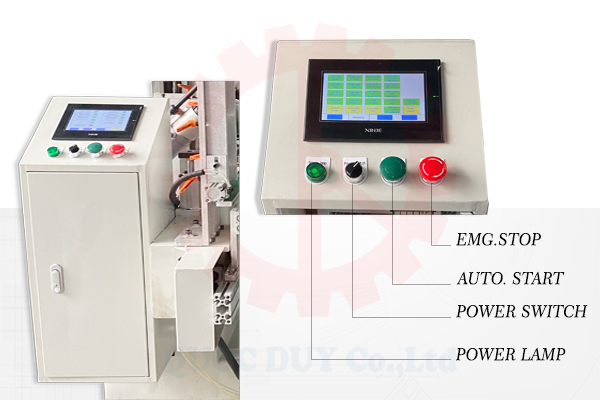

1. Màn hình điều khiển

Máy được thiết kế đơn giản, nhưng toàn bộ hệ thống điều khiển đều được tích hợp vào PLC, điều khiển trên màn hình chạm.

Bên cạnh đó, sự kết hợp giữa màn chạm và hệ thống điều khiển PLC giúp cho quá trình rà soát các tính năng, cũng như thao tác điều chỉnh – thiết lập trở nên dễ dàng hơn.

Màn hình điều khiển máy khoan đố xéo 4 đầu | Quốc Duy

1: Nút dừng khẩn cấp – EMG.STOP

2: Bắt đầu chạy tự động – AUTO. START

3: Công tắc nguồn – POWER SWITCH

4: Đèn báo nguồn – POWER LAMP

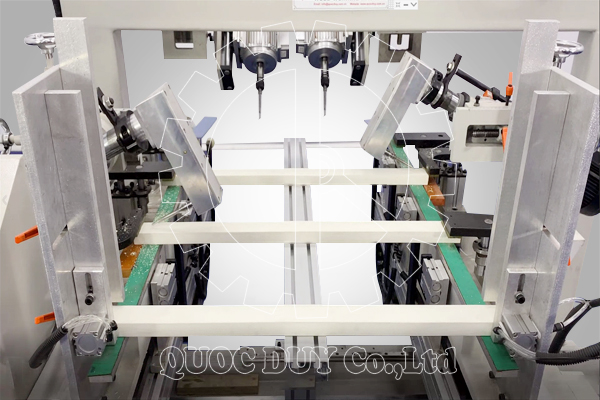

2. Bộ cấp phôi tự động

Đầu tiên, máy được trang bị bộ cấp phôi tự động. Phía dưới là 2 xilanh giúp đẩy phôi ra và giữa lại lượng phôi còn lại không bị rớt xuống vị trí gia công. Cấp phôi tự động giúp giảm thời gian lên phôi và phôi được cấp liên tục.

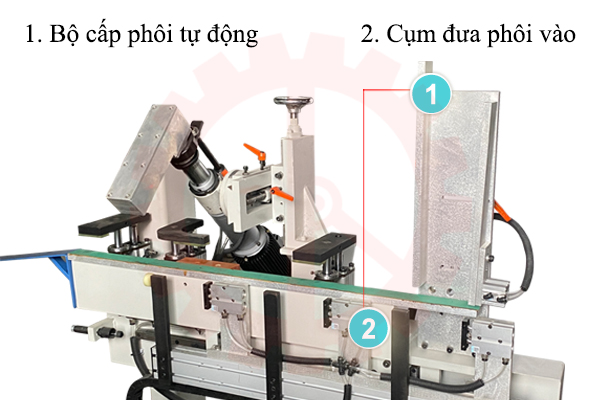

bo-phan-cap-phoi-may-khoan-do-xeo-4-dau

3. Đưa phôi vào

Bên dưới là bộ đưa phôi vào được điều khiển bằng xilanh và dẫn động bằng thanh răng bánh răng. Giúp cho quá trình đưa phôi vào trong máy luôn vuông góc với các cụm khoan. Giúp cho quá trình gia công trở nên chính xác hơn.

Thông thường các hệ thống cấp phôi thường sử dụng băng tải, nhưng nó sẽ dẫn đến phôi không vuông góc với các cụm khoan. Điều đó sẽ gây ra khaon dễ bị lệch hướng, không đứng theo yêu cầu gia công.

Bộ đưa phôi vào được điều khiển bằng xilanh | Quốc Duy

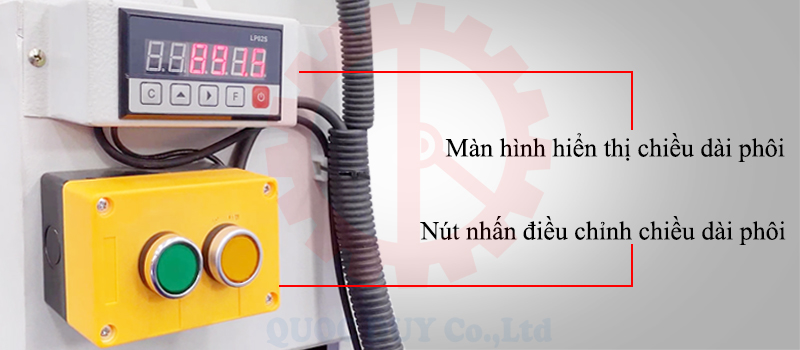

4. Hệ thống điều chỉnh chiều dài phôi

Hệ thống điều chỉnh chiều dài phôi được điều khiển bằng nút nhấn với chiều dài làm việc lên đến 1200mm. Tuy nhiên, đối với 1 số dòng máy khoan khác để điều chỉnh được kích thước phôi người vận hành đều phải vạn bằng tay.

Nhưng đối với dòng máy khoan đố xéo 4 đầu SEMAC ta chỉ cần điều chỉnh bằng nút nhấn để di chuyển ra – vào hiệu quả nhanh chóng. Bên trên nút nhấn còn có thêm màn hình hiển thị kích thước thông số chiều dài phôi. Như vậy, chỉ cần nhìn vào mang hình ta sẽ dễ dàng set up được đúng độ dài phôi cần gia công.

Hệ thống điều chỉnh chiều dài phôi | Quốc Duy

Quá trình diễn ra rất nhịp nhàng do có sự kết hợp của motor hộp số - trục vít – bánh vít và ben khóa bằng hơi giúp giữ cho vị trí của phôi luôn chính xác trong quá trình gia công.

Bước cải thiện tuy rất nhỏ, những nó giúp cho công nhân dễ dàng thao tác hơn, giản được thời gian gia công và sức lực trong quá trình làm việc.

5. Ben kẹp giữ phôi

Hệ thống ben kẹp giữ phôi bằng khí nén giúp giữ chắt phôi gỗ trong thời gian gia công hiệu quả. Bên cạnh đó, hệ thống kẹp giữ phôi hoạt động lên xuống nhịp nhàng cùng với hệ thống đưa phôi vào. Giúp cho quá trình gia công trở nên nhanh chóng và thuận tiện hơn.

Bên trong máy được thiết kế với 3 ben kẹp phôi ứng với 3 vị trí thao tác.

Vị trí 1. Cụm khoan xéo bên trái

Vị trí 2. Cụm khoan xéo bên phải

Vị trí 3. Cụm khoan xéo trung tâm. Ở vị trí khoan xéo trung tâm, ta có thể di chuyển ra vào như mong muốn.

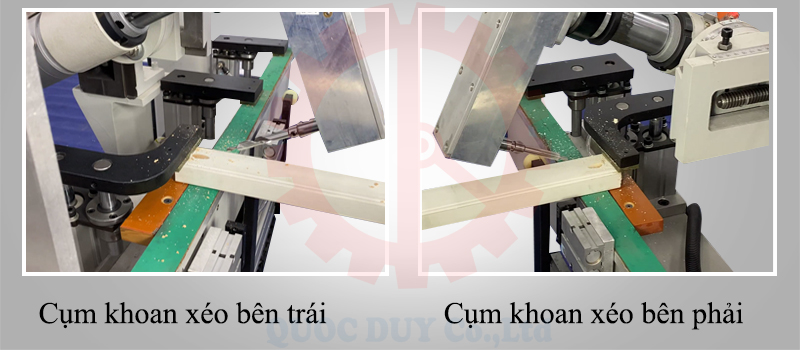

Cụm khoan xéo trái - phải máy khoan đố xéo 4 đầu | Quốc Duy

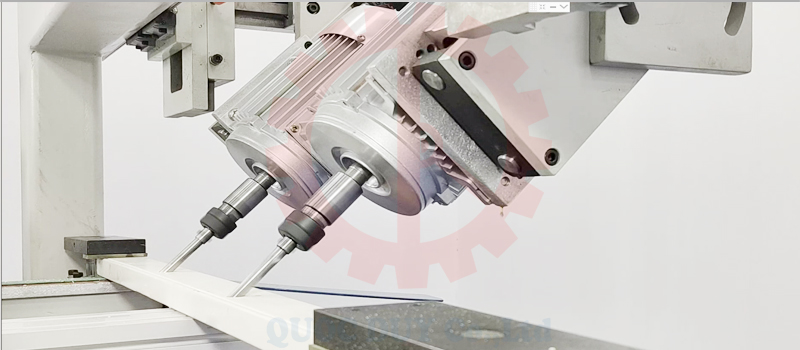

Cụm khoan xéo trung tâm máy khoan đố xéo 4 đầu tự động | Quốc Duy

Với dòng máy khoan xéo 4 đầu Quốc Duy cung cấp hướng đến việc tối đa sản lượng gia công. Nên việc tách các nguyên công gia công thành từng cụm chức năng riêng biệt sẽ đảm bảo được tính năng chuyên dụng của nó.

Ngoài ra, còn thêm 1 lí do cần phải bố trí tách riêng các giai đoạn gia công khác. Nếu bố trí cả hệ thống khoan trên 1 nguyên công gia công thì việc tác động lực lên 1 thanh gỗ sẽ rất lớn, làm xê dịch phôi trong lúc gia công mất đi độ chính xác cần có.

Cho nên, việc tách các cụm chức năng thành các nguyên công riêng biệt để hạn chế tối đa lực tác động lên thanh gỗ. Đây cũng là 1 ưu điểm giúp máy phù hợp với thực tế nhu cầu sản xuất, mang lại hiệu quả cao.

6. Khung máy – hệ thống bơm dầu – bộ lọc khí nén

Khung máy khoan

Khung máy khoan được thiết kế đơn giản, tuy nhiên độ chính xác ở từng chi tiết vô cùng vững chắc.

Bình bơm dầu tự động

Bơm dầu – cấp dầu bôi trơn cho toàn bộ các chi tiết của máy trong thời gian máy hoạt động. Bên cạng còn có đồng hồ đo áp suất, tự động bơm dầu cho hệ thống cơ khí của máy.

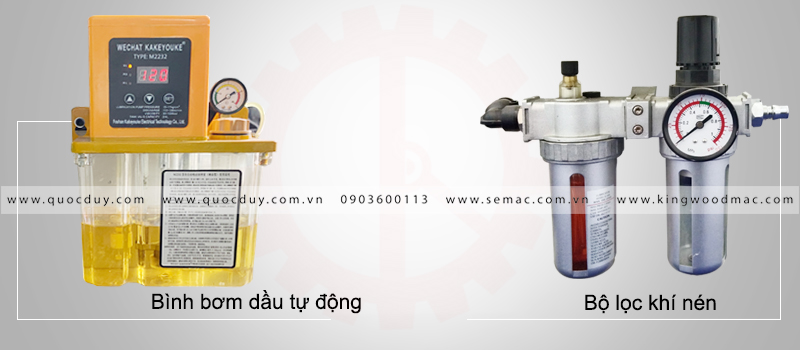

Bình bơm dầu tự động và bộ lọc khí nén  máy khoan xéo | Quốc Duy

Bộ lọc khí nén

Giúp điều chỉnh áp suất khí nén và làm cho khí nén được sạch, không bị nhiễm bẫn – nhiễm dầu…Giúp khí trở nên sạch hơn, khô hơn.

Có thể nói máy khoan đố xéo 4 đầu máy được sản xuất dựa trên nhu cầu của khách hàng, nên có thể thực hiện được các chức năng như dễ dàng thao tác, rút ngắn thời gian điều chỉnh máy. Cho ra sản phẩm đạt chất lượng cao, vị trí khoan chính xác, đạt năng suất cao hiệu quả.

Vậy, Quốc Duy tổng hợp lại những ưu điểm máy khoan đố xéo 4 đầu mang lại

- Máy khoan thiết kế với 4 đầu khoan xéo hiệu quả

- Thực hiện gia công khoan hoàn toàn tự động

- Xác định vị trí khoan chính xác

- Màn hình điều khiển là màn hình chạm

- Cấp phôi tự động giảm thời gian lên phôi hiệu quả

- Ben kẹp phôi bằng khí nén giúp giữ chắt phôi

- Tốc độ gia công nhanh chóng, tăng năng suất gấp 5 lần so với phương pháp thủ công

B. Quốc Duy – review máy khoan đố xéo 4 đầu

C. Cập nhật giá bán máy khoan đố xéo 4 đầu nhanh nhất

Để nhanh chóng nhận được tư vấn chi tiết và báo giá máy khoan góc xéo 4 đầu gia công chính xác nhất. Quý khách hàng liên hệ trực tiếp  với công ty máy chế biến gỗ Quốc Duy. Với độ ngũ kinh doanh nhanh nhẹn – nhiệt tình. Chúng tôi sẽ báo giá đến Quý khách hàng trong thời gian nhanh nhất

- Hotline hỗ trợ tư vấn nhanh 0903600113

- Địa chỉ email liên hệ [email protected]

- Hệ thống website Quốc Duy

+ www.quocduy.com

+ www.quocduy.com.vn

+ www.semac.com.vn

+ www.kingwoodmac.com

- Đến xem và test máy khoan vận hành trực tiếp tại địa chỉ 401 Tô Ngọc Vân, KP1, Phường Thạnh Xuân, Quận 12, TP.HCM

Xem thêm máy khoan gỗ tại Quốc Duy

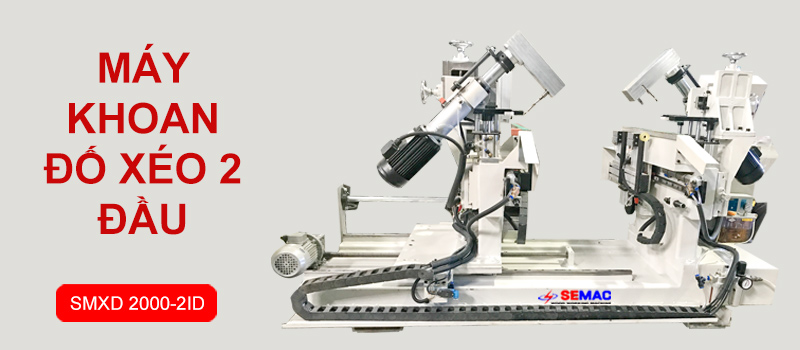

Máy khoan đố xéo 2 đầu tự động - SMXD 2000 2ID

Máy khoan đố éo 2 đầu tự động | Quốc Duy

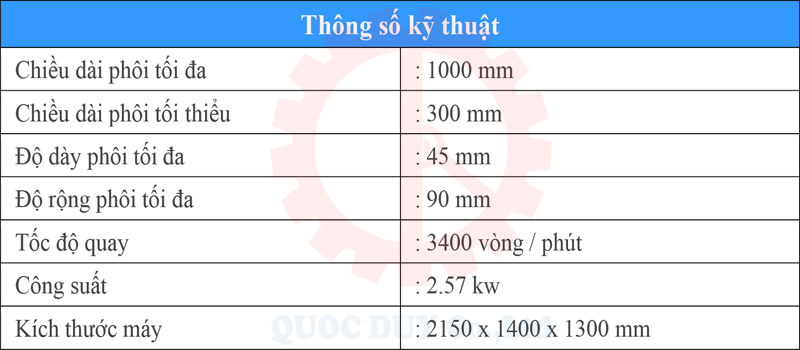

Thông số kỹ thuật máy khoan đố xéo 2 đầu tự động | Quốc Duy

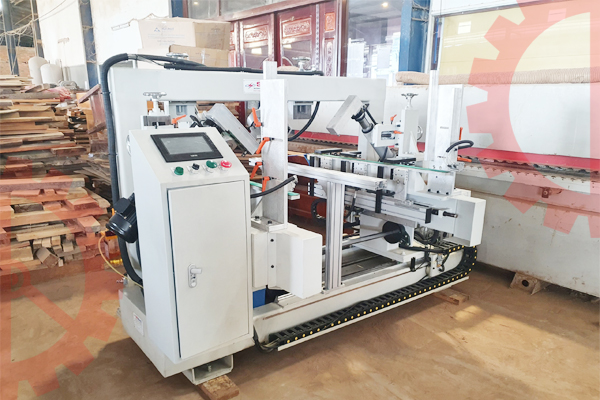

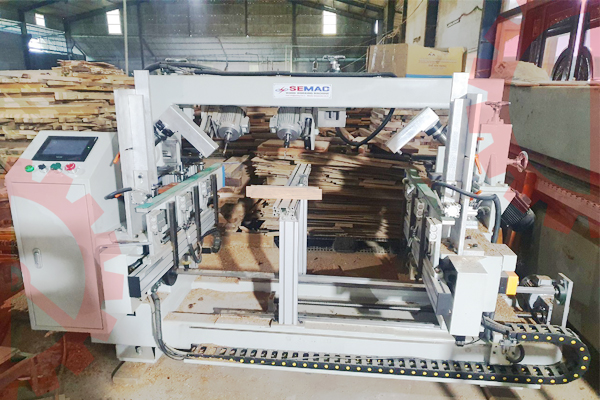

Hình ảnh thực tế máy khoan 4 đầu tại xưởng khách hàng

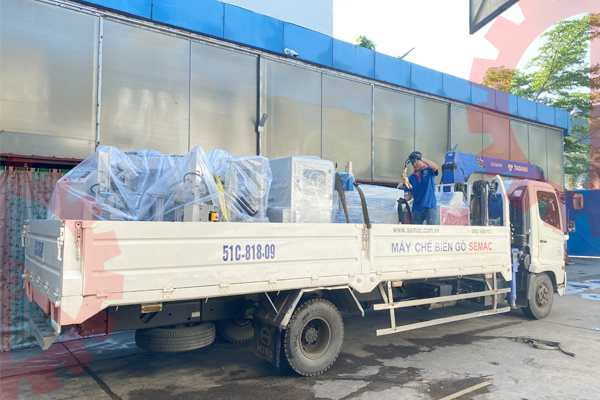

Bàn giao máy khoan 4 đầu về Long An | Quốc Duy Máy khoan đố xéo 4 đầu giao tại xưởng Long An | Quốc Duy Máy khoan đố xéo 4 đầu giao tại Long An | Quốc Duy
