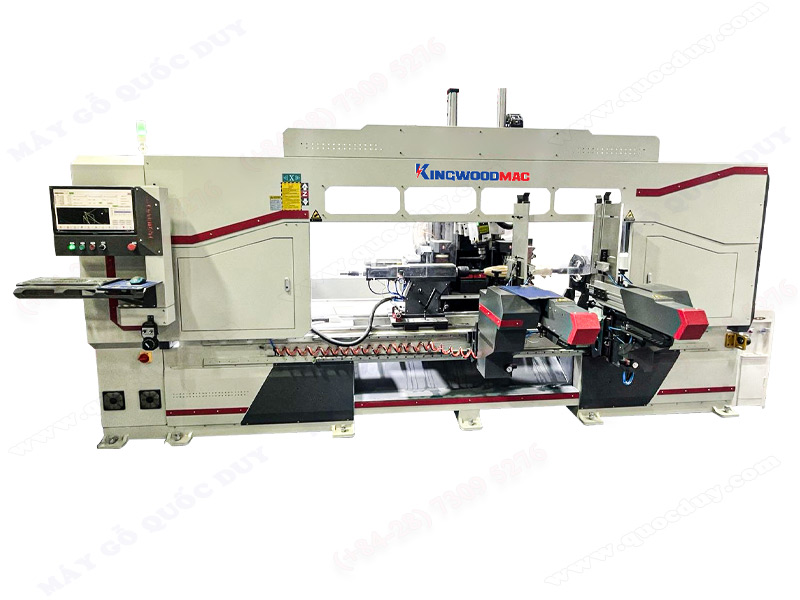

MÁY TIỆN GỖ CNC ĐA CHỨC NĂNG
MÁY TIỆN GỖ CNC ĐA CHỨC NĂNG
Model: KW 753ATC
Đặc điểm nổi bật | |
Màn hình LCD lớn | : 17 inch |
Bộ điều khiển NC studio | : 5 trục |
Phần mềm hỗ trợ | : MasterCam/UG/AlphaCam/Sprutcam/Zwsoft |
Linh kiện điện | : CHNT và Schneider |
Hộp giảm tốc | : Shimpo – Nhật Bản |
Biến tần | : HPMONT |
Ray trượt, vít me | : HIWIN, TBI |
Driver/Motor servo | : Delta |
Thông số kỹ thuật | |
Kích thước phôi tối đa | : 1500 x 400 mm |
Kích thước phôi ( lên phôi tự động) | : 1200 x 100 x 100 mm |
Độ chính xác định vị | : ± 0.08 mm |
Định vị lặp lại | : ± 0.05 mm |
Hành trình trục X | : 2400 mm |
Hành trình trục Y | : 350 mm |
Hành trình trục Z | : 450 mm |
Hành trình trục B | : - 90 độ đến + 90 độ |
Động cơ trục xoay chính | : 5.5 Kw |
Động cơ trục chính (trục B) | : HQD 9 Kw làm mát bằng không khí, thay dao |
Tốc độ động cơ trục chính | : 18000 vòng/phút |
Khay thay dao | : 5 cái |
Trục quay | : Dao điều chỉnh thô + Dao tiện hoàn thiện |
Động cơ phay đứng | : 5.5 Kw |
+ Chế độ | : làm mát bằng không khí |
+ Tốc độ | : 9000 vòng/phút |
Động cơ chà nhám đai | : 1.5 Kw |
Động cơ chà nhám đĩa | : 1.1 Kw |
+ Đường kính | : 220 mm |
+ Tốc độ | : điều chỉnh bằng servo |
Động cơ lưỡi cưa | : 3 Kw |
+ Lưỡi cưa | : 220 x 2.2 x 40T x 25.4 |
Đường hút ống hút bụi | : 140 mm x 1; 100mm x 5 |
Điện áp | : 380V (± 10%) |
Trọng lượng | : 2800 kg |
Kích thước máy | : 4530 x 2708 x 2400 mm |
