MÁY GIA CÔNG TRUNG TÂM CNC 2 BÀN
Thiết kế cấu trúc bàn đôi tải nặng, bàn hút chân không di động Bàn làm việc đôi có thể được xử lý luân phiên hoặc kết hợp Thay dao tự động Tổng cộng có 16 con dao có thể được dùng để xử lý; Đầu dao có thể chuyển đổi gia công bất kỳ lúc nào, tiết kiệm thời gian thay dao và cải thiện tính ngẫu nhiên của gia công Đạt được nhiều chức năng xử lý như khắc, khoan, cắt, vát cạnh, định tuyến, v.v
- :SM RT 3018 ATC2+G-PT
- :Semac - Quốc Duy
- :12 tháng
- :Call
- :
MÁY GIA CÔNG TRUNG TÂM CNC 2 BÀN
Model: SM RT 3018 ATC2+G-PT
| Đặc điểm nổi bật | |
|
Thiết kế cấu trúc bàn đôi tải nặng, bàn hút chân không di động; Bàn làm việc đôi có thể được xử lý luân phiên hoặc kết hợp; Thay dao tự động Tổng cộng có 16 con dao có thể được dùng để xử lý; Đầu dao có thể chuyển đổi gia công bất kỳ lúc nào, tiết kiệm thời gian thay dao và cải thiện tính ngẫu nhiên của gia công; Đạt được nhiều chức năng xử lý như khắc, khoan, cắt, vát cạnh, định tuyến, v.v |
|
| Thông số kỹ thuật | |
| Kích thước làm việc | : 3060 x 1800 mm |
| Số lượng bàn làm việc | : 2 |
| Hành trình trục | |
| Trục X | : 2200 mm |
| Trục Y1/Y2 | : 1800 mm |
| Trục Z | : 300 mm |
|
TỐC ĐỘ TỐI ĐA |
|
| Trục X | : 60 m/phút |
| Trục Y1/Y2 | : 50m/phút |
| Trục Z | : 30 m/phút |
| Tốc độ gia công | : 15m/phút |
| Động cơ trục chính | : 12 Kw x 2 ( thay dao tự động ) |
| Khay thay dao | : 8 cái x 2 ( Khay thay dao tròn) |
| Động cơ trục lưỡi cưa | : 5.5kw |
| Tốc độ trục lưỡi cưa | : 6000rpm |
| Đường kính lưỡi cưa tối đa | : 280 x 3.0 x 40mm |
| Góc xoay lưỡi cưa | : 0°-90° |
| Tốc độ trục chính | : 24000 vòng/phút |
| Tổng công suất | : 52kw |
| Hút chân không | : 7.5 Hp x 2 cái |
|
ĐƯỜNG KÍNH ỐNG HÚT BỤI |
|
| Ống nhánh | : 150 mm |
| Ống chính | : 200 mm |
| Khí nén | : 0.5 – 0.9 Mpa (max 1.0 Mpa) |
| Điện áp | : 380V/50Hz |
| Hệ thống ray trượt | : Đài Loan |
| Kích thước máy | : 11000 x 3600 x 3100 mm |
| Trọng lượng | : 15T |
|

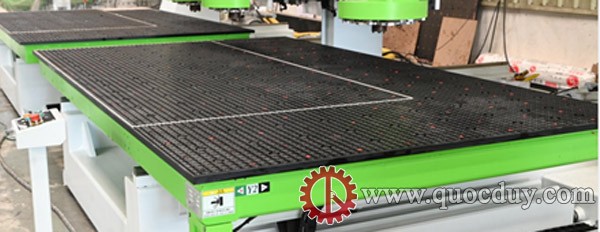

BÀN LÀM VIỆC |
|
| Bàn chân không | : 2 |
|
Cấu trúc chính vững chắc ,được hàn bằng thép hiệu suất cao 45 # và tất cả các mối hàn đều được hàn hoàn toàn |
|
| HỆ THỐNG CNC | : Đài Loan Baoyuan |
|
Bộ điều khiển có khả năng điều khiển chuyển động tốc độ cao, độ chính xác cao và hỗ trợ các chức năng ghép đa trục. |
|
|
Được trang bị các chức năng phát triển thứ cấp (phát triển màn hình mở, PLC/MACRO) để đạt được các ứng dụng linh hoạt và thông minh |
|
|

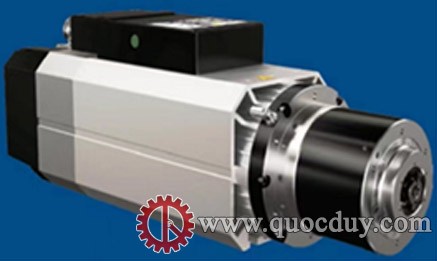

ĐỘNG CƠ TRỤC CHÍNH |
: Trục chính 12 KW x 2pcs |
| Tốc độ chuyển động | : 0-24000 vòng/phút |
| Được trang bị thiết bị làm mát hoạt động bằng quạt điện độc lập | |
|
KHAY DAO |
|
| Khay dao thay dao tự động | : 8 vị trí x 2pcs |
|
Dao cụ được đặt trước và việc thay thế tự động dao cụ được thực hiện đầy đủ thông qua chương trình NC |
|
|
Phân bổ trọng lượng cân bằng của các dụng cụ và thiết bị có khả năng quá tải trên bộ thay dao |
|
|
Tuổi thọ kéo dài, không cần bảo trì nhiều |
|
|

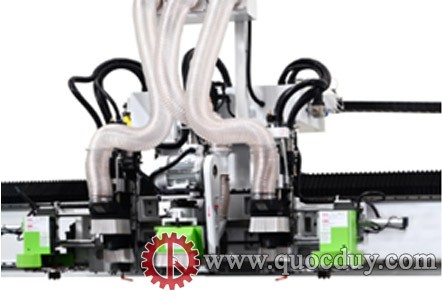

TRỤC LƯỠI CƯA |
|
| Động cơ | : 5.5kw |
|
CẤU HÌNH KHÁC |
|
| Bộ điều khiển Servo | : INOVANCE |
|
Bộ mã hóa tuyệt đối đa vòng 23 bit có độ chính xác cao |
|
|
Công nghệ loại bỏ giới hạn và điểm xuất phát, và không cần quay trở lại điểm xuất phát trong quá trình di chuyển |
|
|

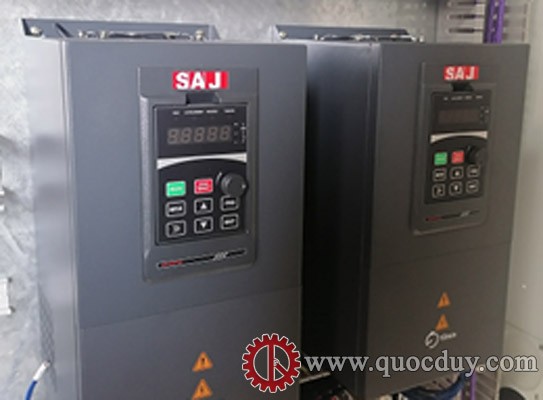

BIẾN TẦN |
|
|
Hiệu suất cao, ứng dụng cao cấp của điều khiển biến tần độc lập 15kw × 2 |
|
|
Biến tần công suất cao có thể cải thiện hiệu suất (tăng tốc độ) và tiết kiệm năng lượng; |
|
|
Thực hiện điều chỉnh tốc độ vô cấp, tăng và giảm tốc rất thuận tiện |
|
|
Thay đổi tốc độ mượt mà, tăng tốc độ nhanh, giảm sụt áp, nâng cao tuổi thọ của máy |
|
|
Bơm hút chân không: Đài Loan 7.5HP × 2 KVE250 EUROVAC |
|
| Công suất hút chân không | : -0,3-0,6Kpa |
| Công suất hút | : 250m3/H |
|
Nó có đặc tính ít tiếng ồn, lưu lượng hút lớn và thời gian xả ngắn để nâng cao hiệu quả công việc |
|
|
Tốc độ bơm cao trong phạm vi áp suất rộng |
|
|
Ray dẫn hướng tuyến tính chính xác |
: Đức Rexroth |
| Độ chính xác định vị cao | : Phương pháp ma sát của dẫn hướng tuyến tính là ma sát lăn, giúp giảm mức tiêu thụ điện năng của máy. |
| Kết cấu bôi trơn đơn giản | : ray dẫn hướng tuyến tính được trang bị vòi phun dầu trên khối trượt, có thể bơm mỡ trực tiếp bằng súng bắn dầu, nối ống cấp dầu qua khớp nối ống dẫn dầu, bôi trơn bằng bộ cấp dầu tự động. |
|
Cơ chế truyền động |
|

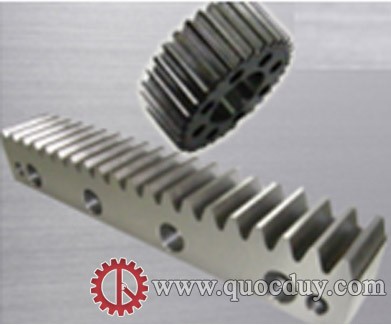

| Trục X | : Thanh răng làm bằng thép hợp kim (Sdieborg, Đức) |

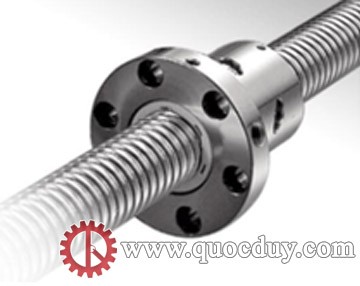

| Trục Y1/Y2 | : Vít me TAIWAN PMI |
| Trục Z | : Vít me TAIWAN PMI |
|
Cáp tốc độ cao linh hoạt cao |
|
|

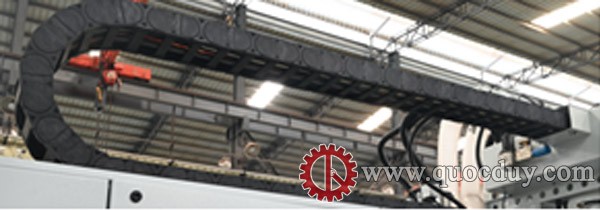

Cáp tốc độ cao linh hoạt cao và dây kéo |
|
|
Cáp chống dầu có tính linh hoạt cao, khả năng chống uốn tốt và chống cháy |
|
|
Nó được làm bằng hợp kim đặc biệt linh hoạt siêu cao và bước ngắn từng lớp |
|
|
Nó là một loại cáp bảo vệ đặc biệt linh hoạt cao được làm bằng dây Hexin |
|
|
Công tắc / rơ le điện từ Schneider Pháp |
|
|
Hiệu suất tuyệt vời, bảo vệ đáng tin cậy và cài đặt linh hoạt, tích hợp công nghệ đi dây và bộ ngắt mạch bảo vệ chống rò rỉ |
|
| TỦ ĐIỀU KHIỂN | |
|
Được trang bị tay cầm di động để điều chỉnh máy, có thể vận hành tự do, thuận tiện, giúp nâng cao hiệu quả công việc, có kết cấu đơn giản, dễ vận hành. |
|
