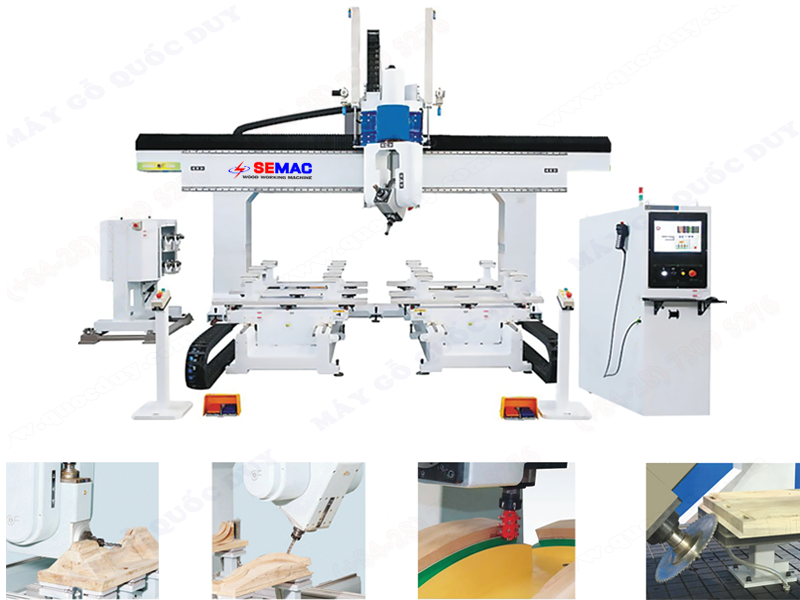

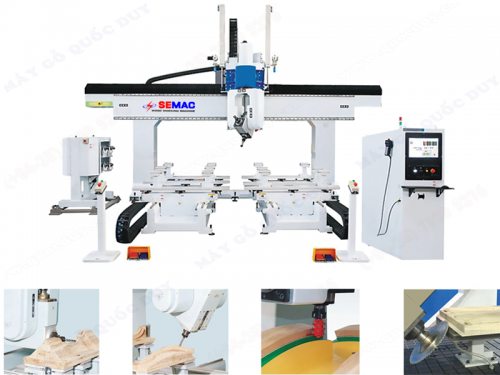

MÁY GIA CÔNG TRUNG TÂM CNC 2 BÀN THAY DAO TỰ ĐỘNG
Sử dụng phần mềm theo máy để thiết lập chạy sản phẩm. Có thể dùng phần mềm vẽ 3D khác như: cad 3D, solidwork, inventer. Giao diện thân thiện dễ thao tác
- :SM-MASTERTRO-T3CU-32
- :Semac - Quốc Duy
- :12 tháng
- :Call
- :
MÁY GIA CÔNG TRUNG TÂM CNC 2 BÀN THAY DAO TỰ ĐỘNG
Model: SM-MASTERTRO-T3CU-32
| Thông số kỹ thuật | |
|
Kích thước bàn làm việc
|
: 1400 x 2000 mm
|
|
Số bàn chân không
|
: 2
|
|
Hành trình làm việc trục X
|
: 4200 mm
|
|
Hành trình làm việc trục Y
|
: 3400 mm
|
|
Hành trình làm việc trục U
|
: 3400 mm
|
|
Hành trình làm việc trục Z
|
: 1000 mm
|
|
Tốc độ di chuyển trục X
|
: 80 m/phút
|
|
Tốc độ di chuyển trục Y
|
: 80 m/phút
|
|
Tốc độ di chuyển trục Z
|
: 80 m/phút
|
|
Tốc độ di chuyển trục C
|
: ± 4000
|
|
Tốc độ di chuyển trục A (đầu xoay)
|
: Xoay liên tục
|
|
Công suất trục 1
|
: 14 Kw, thay dao tự động
|
|
Công suất trục 2
|
: 9.5 Kw, Thay dao thủ công
|
|
Tốc độ trục 1
|
: 24000 vòng/phút
|
|
Khay dao
|
: 18
|
|
Linh kiện bàn làm việc
|
: 16 kẹp xy lanh / 16 ly hút chân không
|
|
Trục X/Y/U/Z
|
: X,Y,U: thanh răng và bánh răng, Z: trục vít
|
|
Bộ điều khiển servo
|
: Yaskawa - Nhật bản
|
|
Hút chân không
|
: 5.5 HP x 2
|
|
Kích thước máy
|
: 5000 x 6000 x 3270 mm
|
|
Kích thước tủ điều khiển
|
: 1200 x 600 x 1800 mm
|
|
Trọng lượng máy
|
: 9000 kg
|
| Cấu trúc máy | |
 |
Lưỡi cắt chuyển động 3600 |
 |
Mũi đục tạo mộng vuông |
 |
Trục khoan tạo mộng âm và tạo rãnh |
 |
Trục phay tạo mộng dương |
