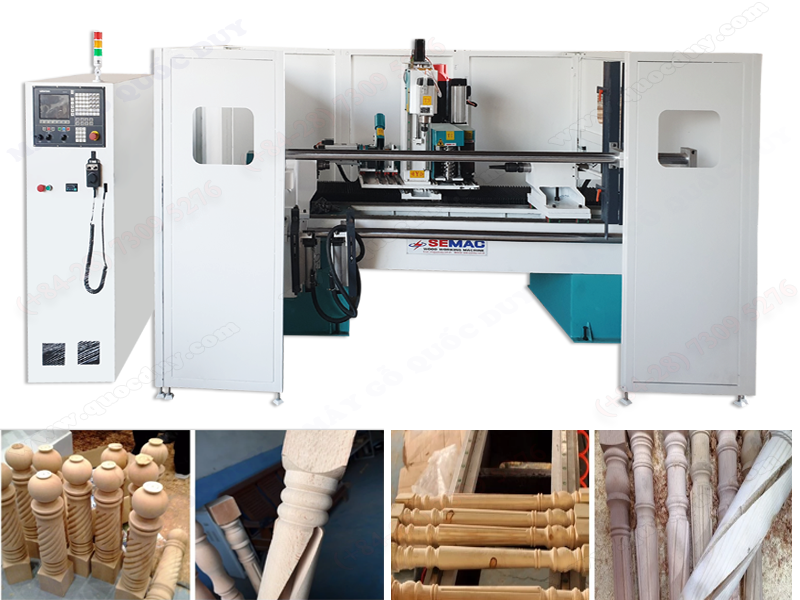

MÁY TIỆN CNC ĐA CHỨC NĂNG
Máy tiện cnc đa chức năng SM-TJ-1220 được thiết kế để tiện gỗ chân quỳ , tay vịn cầu thang – lan can , chân bàn , Máy tiện, chuốt và khắc với độ chính xác cao và nhanh chóng...
- :SM-TJ-1220
- :Semac - Quốc Duy
- :12 tháng
- :Call
- :
MÁY TIỆN CNC ĐA CHỨC NĂNG
Model: SM-TJ-1220
|
Thông số kỹ thuật
|
|
|
Điện áp
|
3 pha – 380 V
|
|
Đường kính làm việc lớn nhất
|
200 mm
|
|
Chiều dài làm việc lớn nhất
|
1200 mm (có thể thay đổi theo yêu cầu KH)
|
|
Khí nén
|
02 – 10 Mpa
|
|
Dung sai tối đa
|
0.2 mm
|
|
Tốc độ đưa phôi tối đa
|
100 mm/s
|
|
Tốc độ trục chính
|
0 - 3000 vòng/phút
|
| Tổng công suất | 25.5 Kw |
| Kích thước máy | 3550 x 2400 x 1900 mm |
| Kích thước tủ điều khiển | 1000 x 500 x 1700 mm |
| Trọng lượng máy | 2500 kg |
|
+ Máy tiện khung gang nguyên khối
|
|
|
+ Có nắp chắn bụi và không gian làm việc riêng biệt
|
|
|
+ Vít me có tính truyền động chính xác
|
|
|
+ Trục X,Y,Z với Bạc đạn trượt HIWIN 25 mm có tính chính xác cao
|
|
|
+ Trục X,Y với động cơ servo Yaskawa 1.5Kw và Trục z với động cơ servo 750W được điều khiển bằng 3 driver YASHAWA
|
|
|
+ Hệ thống dầu bôi trơn cho trục X, Y, Z
|
|
|
+ Trục chính làm mát bằng không khí, với động cơ Servo 5.5kw
|
|
|

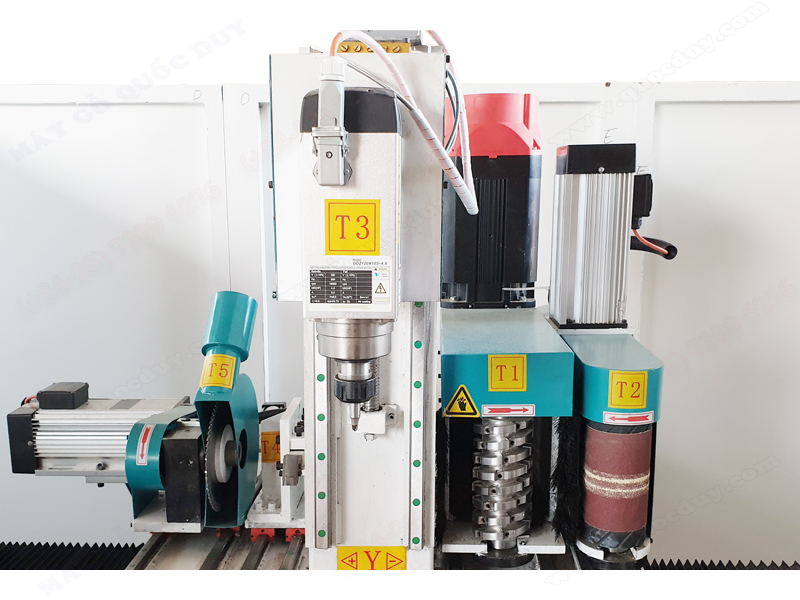

+ Gồm 5 đầu làm việc với chức năng khác nhau
- 1 dao bào
- 1 đầu chà nhám
- 1 đầu dao router (có thể thay đổi theo mục đích sử dụng)
- 1 dao tiện
- 1 lưỡi cưa
|
|
|
+ Biến tần Shenzhen
|
|
|
+ Đặc biệt được sử dụng để tiện gỗ chân quỳ , tay vịn cầu thang – lan can, chân bàn …
|
|
|
+ Tốc độ quay có thể được điều chỉnh bằng biến tần, bạn cũng có thể thấy tốc độ trên bảng điều khiển của tủ
|
|
|
+ Cài đặt công cụ một lần để hoàn thành toàn bộ phần công việc.
|
|
|
+ Tiện, chuốt và khắc có thể được thực hiện với tốc độ cao.
|
|
|
+ Phần mềm 4 trục chuyên nghiệp để khắc, phay, chà nhám
|
|
|
+ Hệ thống điều khiển WEIHONG
|
|
|
+ Phần mềm chính: PEGASUS CAD-CAM bản quyền (được cấp theo máy) kết hợp với một số phần mềm hỗ trợ thiết kê như: AUTOCAD, SOLIDWORKS,v.v
|
|
|
